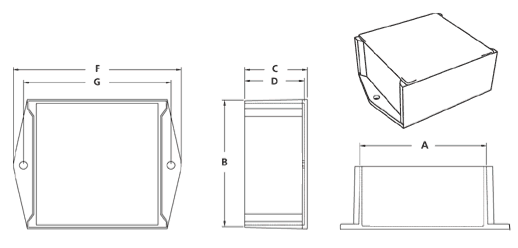

JBF | ||||||||
MATERIAL: |
ABS (optional Noryl material) |
|||||||
Cover |
A |
B | C | D | F | G | ||
JBF-010175 | C-0101 | 1.000 | 1.000 | .750 | .685 | 1.880 | 1.375 | Drawing |
JBF-150275 | C-1502 | 2.000 | 1.500 | .750 | .690 | 3.000 | 2.500 | Drawing |
JBF-150201 | C-1502 | 2.000 | 1.500 | 1.000 | .940 | 3.000 | 2.500 | Drawing |
JBF-150212 | C-1502 | 2.000 | 1.500 | 1.250 | 1.190 | 3.000 | 2.500 | Drawing |
JBF-020208 | C-0202 | 2.000 | 2.000 | .875 | .805 | 3.000 | 2.500 | Drawing |
JBF-020210 | C-0202 | 2.000 | 2.000 | 1.060 | 1.000 | 3.000 | 2.500 | Drawing |
JBF-020215 | C-0202 | 2.000 | 2.000 | 1.500 | 1.430 | 3.000 | 2.500 | Drawing |
JBF-020308 | C-0203 | 3.000 | 2.000 | .875 | .815 | 4.000 | 3.500 | Drawing |
JBF-060210 | C-0602 | 6.312 | 2.300 | 1.031 | .970 | 7.250 | 6.750 | Drawing |
OPTIONS: | Machining and printing | Data sheet |
