eljtx

  • Gray, Black, PC bone
  • Optional flush mount cover.
  • Closure: bonded to an internal ledge
  • Optional mounting feet.
  • Custom machining and printing available.

JTX

Data Sheet


MATERIAL:

ABS  (optional Nylon or Noryl material)





Optional Cover

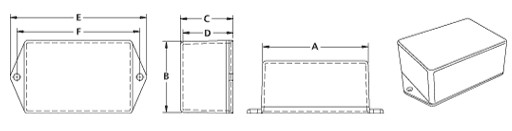

A B C D E F
JP-1175TX C-0101-N 1.000 1.000 .780 .710     Drawing
JTF-1175TX C-0101-N 1.000 1.000 .780 .710 1.750 1.375 Drawing
JP-1218TX C-1210-N 1.500 1.250 .800 .730     Drawing
JTF-1218TX C-1210-N 1.500 1.250 .800 .730 2.375 2.000 Drawing
JP-1304TX C-1302-N 2.080 1.280 .450 .370     Drawing
JTF-1304TX C-1302-N 2.080 1.280 .450 .370 2.875 2.438 Drawing
JP-1521TX C-1502-N 2.000 1.500 1.000 .925     Drawing
JTF-1521TX C-1502TX 2.000 1.500 1.000 .925 2.875 2.500 Drawing
JP-1741TX C-1704-N 4.000 1.750 1.000 .930     Drawing
JTF-1741TX C-1704-N 4.000 1.750 1.000 .930 4.875 4.500 Drawing
JP-2215TX C-0202-N 2.000 2.000 1.500 1.425     Drawing
JTF-2215TX C-0202-N 2.000 2.000 1.500 1.425 2.870 2.500 Drawing
JP-2309TX C-0203-N 3.000 2.000 .900 .825     Drawing
JTF-2309TX C-0203-N 3.000 2.000 .900 .825 3.860 3.490 Drawing
JP-2315TX C-0203-N 3.000 2.000 1.500 1.425     Drawing
JTF-2315TX C-0203-N 3.000 2.000 1.500 1.425 3.875 3.500 Drawing
JP-2409TX C-0204-N 4.000 2.125 .900 .830     Drawing
JTF-2409TX C-0204-N 4.000 2.125 .900 .830 4.875 4.500 Drawing
JP-2420TX C-0204-N 4.000 2.125 2.000 1.930     Drawing
JTF-2420TX C-0204-N 4.000 2.125 2.000 1.930 4.875 4.500 Drawing
JP-3315TX C-0303-N 3.000 3.000 1.500 1.425     Drawing
JTF-3315TX C-0303-N 3.000 3.000 1.500 1.425 3.875 3.500 Drawing
JP-3420TX C-0304-N 4.375 3.125 2.000 1.900     Drawing
JTF-3420TX C-0304-N 4.375 3.125 2.000 1.900 5.500 5.000 Drawing

OPTIONS: Machining and printing Data sheet
